| 提取濃縮系統》球形濃縮器多功能酒精回收設備 |
|
| |
QN球型真空減壓濃縮器球型多功能酒精回收設備中藥材提取設備球形濃縮罐 |
| 產品簡介： |

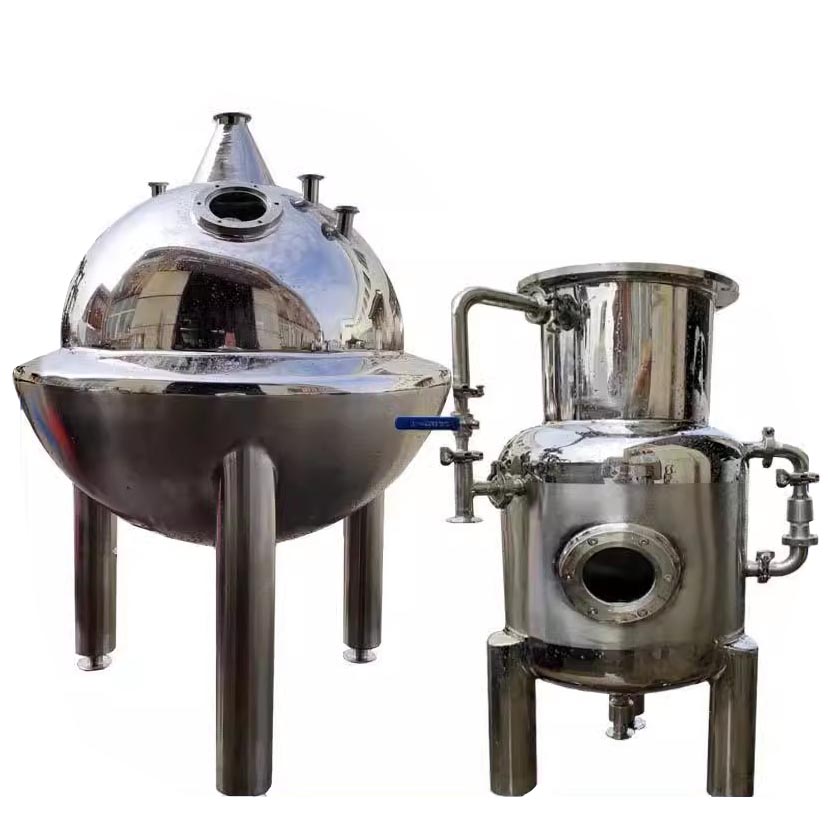

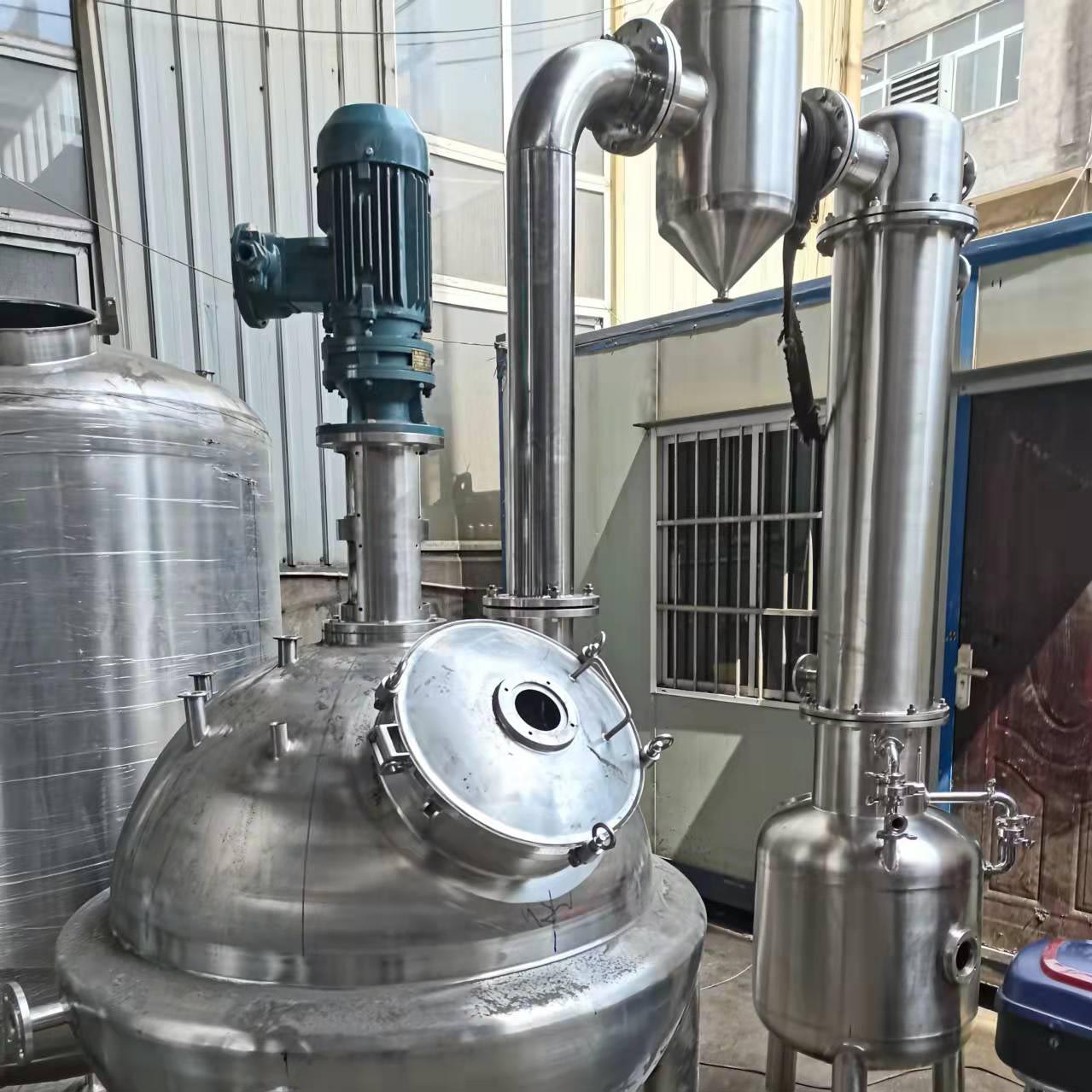

球形濃縮罐主要由濃縮罐主體、冷凝器、氣液分離器、受液桶四個部分組成，可用于制藥、食品、化工等行業對料液的濃縮、蒸溜及有機溶
媒的回收等工藝。由于采用減壓濃縮，故濃縮時間短，且不會破壞熱敏料的有效成份。本設備與物與物料接觸部分均為優質不銹鋼制造，具
有良好的耐腐蝕性能，經久耐用，符合GMP要求。 |
| |
| 產品用途： |
本裝置適用于制藥、食品、輕工、化工等行業的稀酒精回收。本裝置可將30-50度的稀酒精蒸餾到90-95度， 成品酒精度要求高，可加大回
流比，但相應成品產量降低，殘液排放含醇度：≤2%，是專門回收酒精的好設備。 |
|
| |
| |
 |
| |
| 規格/型號 |
QN-300 |
QN-500 |
QN-700 |
QN-1000 |
QN-1500 |
QN-2000 |
| 蒸發量(kg/h) |
70 |
120 |
145 |
195 |
250 |
350 |
| 容積(L) |
300 |
500 |
700 |
1000 |
1500 |
2000 |
| 球內徑 |
800 |
990 |
1115 |
125 |
1400 |
1600 |
| 蒸汽壓(Mpa) |
0.15 |
0.15 |
0.15 |
0.15 |
0.15 |
0.15 |
| 夾層壓力(Mpa) |
0.09 |
0.09 |
0.09 |
0.09 |
0.09 |
0.09 |
| 真空度(Mpa) |
-0.05-0.08 |
-0.05-0.08 |
-0.05-0.08 |
-0.05-0.08 |
-0.05-0.08 |
-0.05-0.08 |
| 加熱面積(m2) |
1.6 |
2 |
2.3 |
3.2 |
4 |
5.2 |
| 冷凝面積(m2) |
3.9 |
5 |
5.8 |
8.2 |
11 |
16 |
| 耗水(T/H) |
5 |
5 |
8 |
8 |
10 |
12 |
| 蒸汽進口 |
32 |
32 |
32 |
40 |
40 |
40 |
| 水進口 |
32 |
32 |
40 |
40 |
50 |
50 |
| 集液罐容積(L) |
150 |
200 |
220 |
240 |
280 |
300 |
| 電熱(KW)/蒸汽 |
24 |
27 |
27 |
36 |
蒸汽 |
蒸汽 |
| 設備重量 |
400 |
500 |
700 |
1000 |
1600 |
1950 |
| 外形尺寸 |
長(L) |
1900 |
2030 |
2100 |
2335 |
2500 |
2750 |
| 寬(W) |
1100 |
1200 |
1300 |
1520 |
1700 |
1800 |
| 高(H) |
2300 |
2500 |
2600 |
2765 |
2900 |
3100 |
|
|
| |
|
|
